阻抗測試器 RT-1000

• 數字顯示器,閱讀容易。
• 自動歸零及電源關閉功能。
• 10V/100V兩種測試電壓範圍。
• CE認證。
• NIST認證。
• 測量電阻率/阻抗值由103-1012ohms。
• 測量溫度由0 ~37℃。
• 測量相對溼度由10~ 90%RH。
• 110/220VAC或9V鹼性或是鎳鎘電池。
• 符合ANSI/EOS/ESD標準11.11。
DETAIL
本儀器RT-1000可測量電阻及所有傳導體之溫溼度值。溫度及溼度會影響電阻率與靜電附著狀況,所以必須根 EOS/ESD CECC,ANSI,ASTM,UL,NFPA,Military,and EIA等的測試標準, 來測量抗靜電之和,與靜電分散表面之電阻。

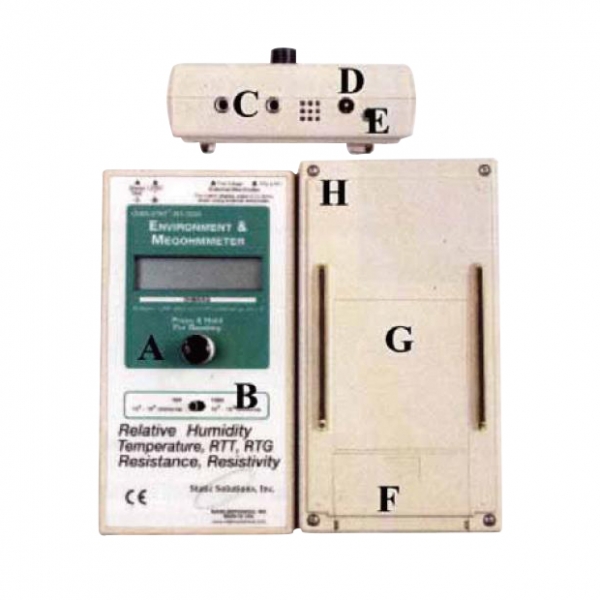

外觀簡介
A.電源開關 此黑色圓形開關可開啟電源。另外功能:按壓此鍵約30秒後,螢幕會顯示電阻率/阻抗值、溫度或溼度值。
B.選擇開關 此按鍵可選擇測量的電壓。(10或110V)
C.外部測試插座 此為外部3.5mm插座,位於儀器頂端右側。可用來連接5磅重,2.5"圓錐狀附把手式測量錘。
D.AC電源變壓器插座 此插座可插入直流9-12V、200mA之電源變壓器。輸入為交流110V或220V。
E.環狀插座 此插座位於儀器頂端之左側。
F.電池匣 使用前請安裝9V電池,使用AC電源變壓器時,請勿使用9V電池。
G.機背背面電阻測棒 此測棒位於儀器底部兩側,用來測量表面的電阻率,使用單位為ohms/sq。
H.外殼 此外殼為ABS塑膠,清潔時使用溫和的清水即可。
測量方式:
1.
a.將儀器放置在欲測量之表面,利用機背兩條測棒 進行測量。
b.使用圓錐狀加重測量錘,以測量地板、或較大 面積之表面阻抗。
c.利用鉗型測線夾住被測物兩端,以測量阻抗。
2. 將開關移至所需測量的電壓位置(10或110V)。
3. 按壓測試電源按鍵(A),直到電阻率/阻抗值、溫度或溼度值出現在LCD螢幕上(約需要花費15至20秒)。

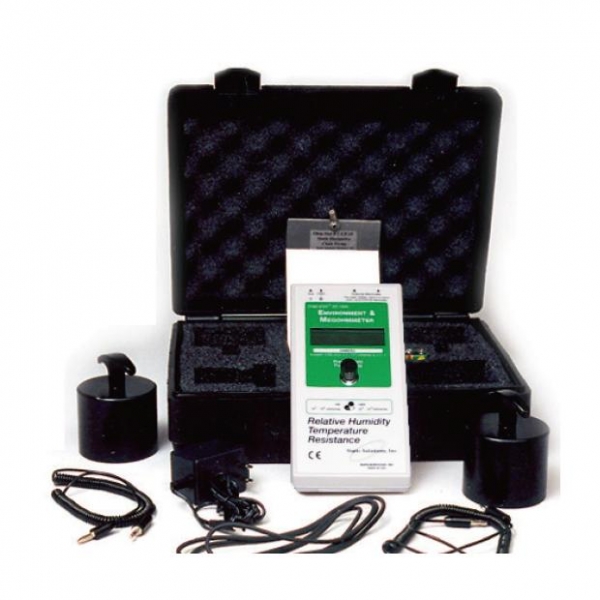

標準配件:
  • 重5磅、直徑2.5吋,附把手測量錘 x 2 。
  • 3吋長,機背表面電阻測棒 ×2。
  • 分離式測試線 ×1 組。(符合ANSI/EOS/ESD Standard 12.1)
  • 鉗式測組 ×2 (符合EOX/ESD-STM2.1標準)。
  • 可選購環狀測試棒。
  • 硬式攜帶箱。
※本產品規格如有變更,將以本公司最新版本為準,不另通知。
