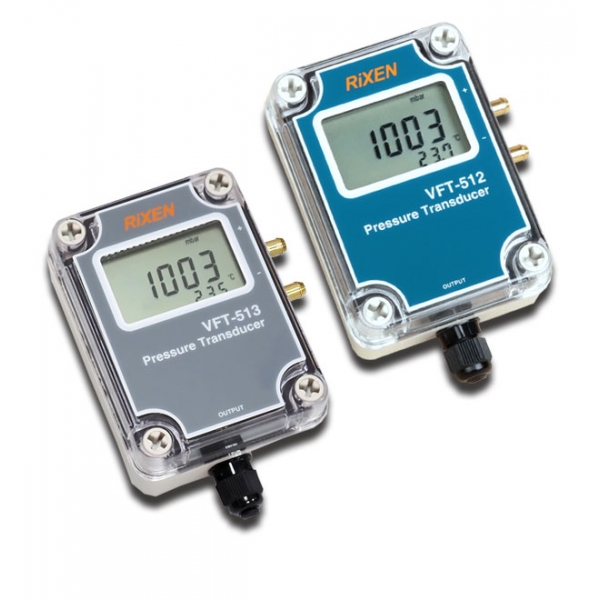

差壓傳送器 VFT-512/513

適用:通風管道、無塵室、醫院、過濾器、環境差壓監控、HVAC、風扇、流量控制、泵、冷卻壓縮系統。
DETAIL
  • 輸出:4~20mA/0~5V/0~10V/RS-485。
  • ±0.25% F.S的高精確度,可耐壓約100 PSI。
  • 零點校正、微調、自訂測量範圍,自動溫度補償。
  • 多功能數字LCD顯示,具設定操作指示。
  • 相對壓、差壓與風速測量及各種單位選擇功能。
  • 陶瓷感測器,長期偏移非常微小,耐久性極佳。
  • IP65防水防塵,CE、RoHS認證。

標準配備:
  •  主機(VFT-512 or VFT-513)、紙盒、操作手冊。

選購配件:

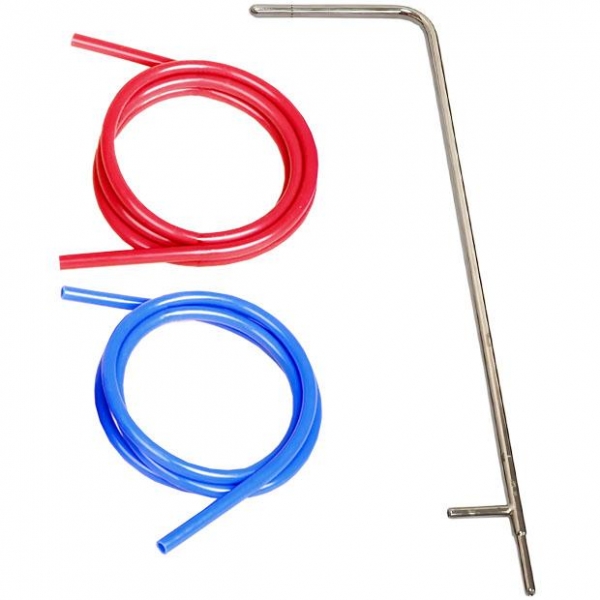

  •  VF-P0808:皮托管(風速、風量用),Ø8x300mm(可另製長度)。
  •  VF-S0552:矽軟管(紅、藍),標準1M(可另製長度)。
  •  VF-C0553:硬式手提箱。

主要規格
型號 VFT-512(微壓型) VFT-513(高壓型)
測量範圍 差壓:±7,000Pa/±700mmH2O/±70mbar
       風速:0~100m/s(須配合皮托管測量)
差壓:±99,000Pa/±9,900mmH2O/±1,000mbar
 風速:0~210m/s(須配合皮托管測量)
解析度 差壓:1Pa/0.1mmH2O/0.01mbar;
       風速:0.1m/s
差壓:10Pa/1mmH2O/0.1mbar;
 風速:1m/s
精確度(at 25℃) ±0.25% F.S、TEB<1%  ※TEB:Total Error Band
測量單位 差壓:Pa、mmH2O、mbar
風速:m/s(公尺/秒);溫度:℃ 、℉
測量介質 空氣,非腐蝕性氣體、液體
顯示器 LCD數字顯示:差壓、風速、測量單位,設定操作指示。
反應時間 約0.5秒
信號輸出 類比輸出:4~20mA/0~5V 或 0~10Vdc
*出廠初始設定測量範圍為7,000Pa(VFT-512型)
* 風速輸出0~100m/s,最小讀值1.2m/s
數位輸出:RS485/Modbus RTU Protocol(風壓,溫度同步)
自動補償溫度 0~60℃(32~140℉)
測量範圍設定 使用者可自行按鍵設定測量範圍
※ 出廠初始設定測量範圍為7,000Pa(VFT-512型)
※ 風速無法設定範圍
零點校正 使用者可自行按鍵操作快速零點校正
微調功能 使用者可自行按鍵調整
Baud Rate 9600
最大壓力負荷 最大負荷約100PSI
操作環境 0~+55℃(32~131℉),0~95%RH,無凝結
儲存環境 -20~+60℃(-4~140℉),0~95%RH,無凝結
供應電源 9~36Vdc
消耗電流 ≧150mA(電源為DC24V)
外型尺寸 110 x 80 x 48mm(L x W x D);不含結線頭與壓力端口
重量 約215公克
安規與認證 防護等級IP65;CE;RoHS
標準配件 主機、安裝用螺絲組、紙盒、說明書
※若信號輸出為0~10VDC,則輸入必須大於12VDC。
※本產品規格如有變更,將以本公司最新版本為準,不另行通知。
